太陽能輔助燃煤機組的經濟性分析

注：本文節選取自“定功率下太陽能輔助燃煤發電系統的熱經濟性分析”（《中國電機工程學報》2016年第9期，郭民臣，等）

將太陽能與燃煤機組相結合，既可解決太陽能單獨發電利用時能量密度低、波動大等帶來的問題，還可以實現能量的梯級利用，與獨立發電系統相比節省發電設備的投資。燃煤機組工質的溫度跨度大，使得太陽能和燃煤發電機組的集成方案靈活多樣，不必再開發新的發電機組太陽能輔助燃煤發電系統的投資小，不必增加動力設備，適合用于太陽能資源豐富，且周邊存在大量可利用戈壁、灘涂的西北地區.

太陽能輔助燃煤機組一般由燃煤鍋爐蒸汽發生系統、汽輪機動力系統、太陽能集熱蒸汽發生系統以及發電系統組成，太陽能輔助燃煤機組的集成方案主要是由燃煤鍋爐蒸汽發生系統和太陽能集熱蒸汽發生系統的耦合方式?jīng)Q定的.回熱系統引入的太陽能熱量會排擠抽汽，而被排擠的抽汽回到汽輪機中繼續做功，若要維持汽輪機功率不變，則系統的熱耗量以及煤耗量都將相應地減少.

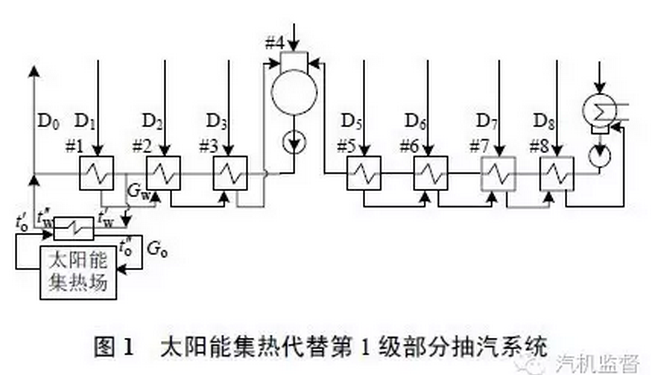

下面為一種典型的太陽能輔助燃煤機組的抽汽系統圖。

以某亞臨界300 MW雙缸雙排汽凝汽式機組在額定工況下運行為例，計算油冷卻型太陽能集熱逐級代替熱力系統某段部分抽汽的熱經濟性。汽輪機類型為N300-16.65/538/538，共有8 級抽汽，其中第1—3 級抽汽分別供給#1—#3 高壓加熱器，第5—8 級抽汽分別供給#5—#8 低壓加熱器，再熱器之前的抽汽共有2 級，疏水方式采取逐級自流式。

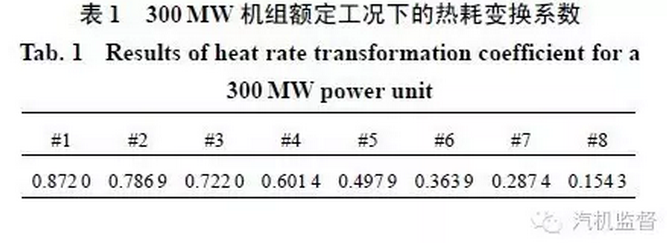

計算基于熱耗變換系數理論進行。據此理論，機組熱耗的變化量等于引入到抽汽的熱量與相應級抽汽熱耗變換系數的乘積。該300 MW機組各級抽汽的熱耗變換系數的計算結果如表1 所示。

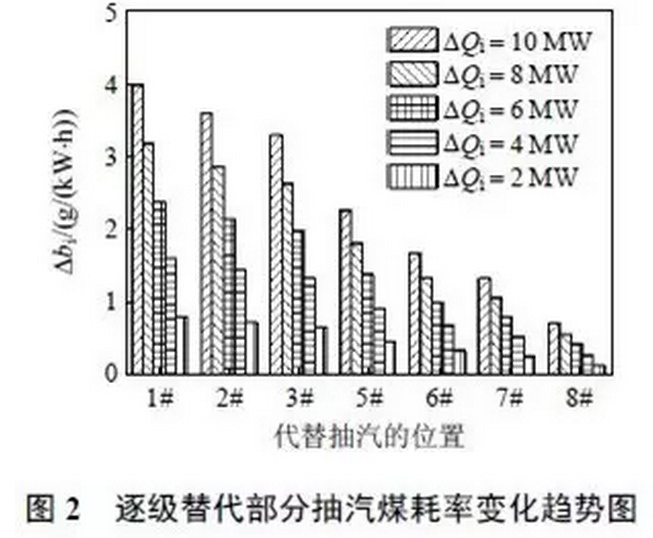

分析表明，定功率條件下，當太陽能代替抽汽的位置一定時，熱耗率和煤耗率的降低量均與太陽能提供的外熱量成正比。不同太陽能提供的外熱量由2 MW 升高到10 MW，逐級替代各級抽汽時，全廠煤耗率的變化規律如圖2 所示

可見，外熱量為10 MW 時代替第8 級部分抽汽熱耗率和煤耗率分別降低19 kJ/(kW⋅h) 和0.70 g/(kW⋅h)；而代替部分第1 級抽汽汽輪機組的熱耗率和發電標準煤耗率則分別降低105 kJ/(kW⋅h)和3.98 g/(kW⋅h)。即綜合考慮太陽能集熱所代替抽汽的量和品質，數量大、參數高時機組熱經濟性更好。

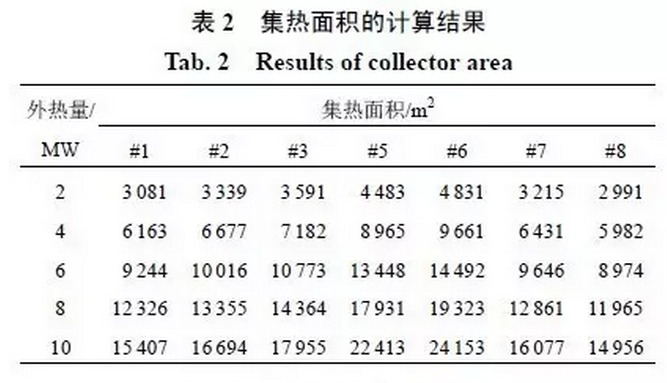

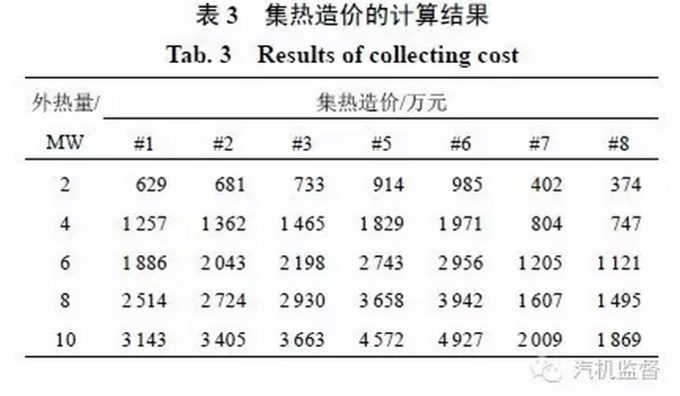

無論采用槽式還是平板型集熱器，工程造價與設備面積是成正比的。按“溫度對口，梯級利用”的原則，平板型太陽能集熱器適合于中低溫集熱應用，最佳集熱溫度范圍為30～80℃，可用于替代最末兩級的部分低壓抽汽。槽式太陽能集熱器適合于高溫集熱應用，集熱溫度達到400 ℃時，還可以保持較高的集熱效率，可用于代替除最末兩級低壓抽汽的其他級部分抽汽。下表為按上述思路計算得到的結果。得到同樣的外熱量的條件下，代替#1-#6時，集熱器造價上升，但代替#7抽時，造價反而下降，原因是#1-#6抽使用的是槽式太陽能集熱器，價格高，而#7-#8抽，使用的是平板型集熱器，價格低。

綜合分析表明，雖然相同集熱量時，代替#8 抽汽的集熱造價最低，但是由于煤耗率降低幅度小，代替#8 抽汽時單位煤耗率降低量所需的集熱造價達到最高為2 657 萬元/(g/(kW⋅h))，而代替#1 抽汽時最低為791 萬元/(g/(kW⋅h))，則從這個角度考慮，太陽能代替部分第1 級抽汽時，系統的經濟效益最好。
