300MW 發電機氫純度下降異常原因分析

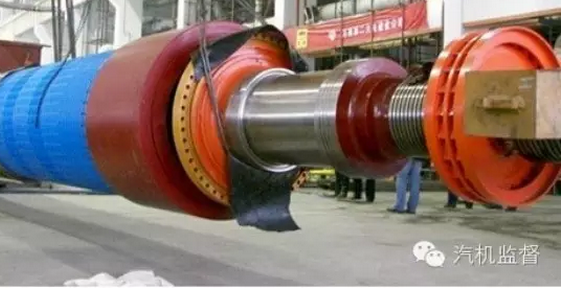

某發電有限公司4×300MW 機組采用國產引進機組，配備QFSN-300-2 型汽輪發電機，發電機采用氫冷卻方式，雙流環式密封油系統。4 臺機組自投產以來均不同程度地出現發電機氫純度下降問題。通過對現場密封油系統進行檢查、調節、觀察、摸索和了解，發現缺陷及時消除，使氫純度下降速度控制在正常及較好的水平，延長了排補氫周期，降低了耗氫量。

1. 密封瓦工作原理

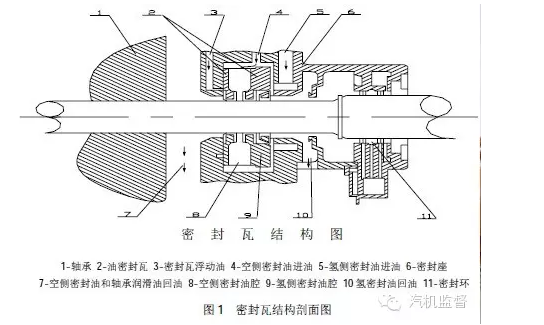

發電機雙流環式密封瓦結構如圖1 所示，空側密封油來自發電機各軸承潤滑油回油，氫側密封油系統有1 個單獨的油箱，其油箱補油來自空氣側，空、氫側各有一路油源進入發電機雙流環式密封瓦，其密封瓦有2 塊環形密封瓦2 組成，運轉時在轉軸與密封瓦2 之間形成一層圓筒形油膜。圖1 中空、氫側各有1 股油進入2 個油室，即氫側油室與空側油室。氫側油從垂直油道進入油膜間隙，從右側10 出油；空側油從斜向油道進入油膜間隙，并從左側7 出油，2 股油流各成獨立的循環系統，2 股油流的油壓由差壓閥，平衡閥控制，當2 股油壓平衡時，油流在密封瓦中間區段處就沒有串流現象，同時油壓大于氫壓，從而防止了氫氣從發電機漏出。

2. 氫純度下降異常原因分析

（1）密封油系統對氫純度的影響

空、氫側密封油是 2 個相對獨立的油系統，空側主差壓閥控制油壓高于機內氫壓0.084 MPa，氫側平衡閥控制空、氫側平衡油壓差＋490Pa，從理論上講，若運行中空、氫側2個油路中的供油油壓在密封瓦處恰好相等，空、氫側油就不會在2 條配油槽之間的間隙中竄流。氫側密封油箱油位正常（0mm），發電機內部無其他雜氣產生，氫純度將不會變化的，但實際上，機組運行中，由于發電機轉子與密封瓦的間隙是不斷變化的，故空、氫側密封油壓做不到絕對平衡，空、氫側仍有少量的油相互竄流，盡管少量的油量相互竄流而被帶進發電機內的空氣會逐漸緩慢降低氫純度，但在密封油系統運行出現異常情況下，會使氫純度下降速度明顯加快。

（2）補油對氫純度的影響

根據亨利定律。該定律反映了氣體的溶解和離析的規律，其公式：b=KPb/Po

式中：

b－單位體積溶液中溶解氣體的量， mg/L；

K－該氣體的溶解度系數， mg/L；

Po－物理大氣壓， kPa；

Pb－平衡壓力， kPa。

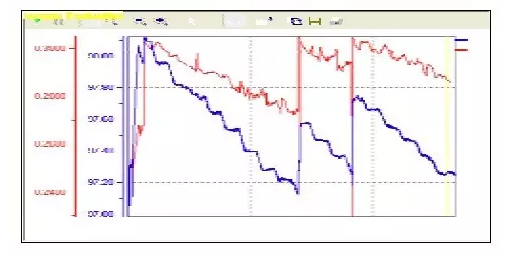

當氫側密封油箱在正常油位 0mm 時，其油面的氫壓力P 將大于油中溶解氣體所對應平衡應力Pb，從而產生使氣體質量遷移（溶解和離析）的不平衡壓差△P＝P-Pb時，△P＞0，油中氫氣體b 增加，反之油中b 減小，因此，當氫側密封油箱油位下降，氫側密封油箱補油閥動作時，空測密封油進入氫側密封油箱，此時，將原有的平衡狀態破壞，△P＜0，油面內含有的大量空氣和水分自油中離析出來，造成氫氣體中空氣和水分含量增加，氫純度下降，特別是氫側密封油箱補油閥頻繁動作或關不嚴時，氫純度下降速度明顯增快。如對發電機密封油系統進行檢查時，發現6 號發電機氫側密封油箱油位在160mm時，浮球自動補油閥關不嚴，仍不斷的補油，而8號發電機機氫側密封油箱油位110～120mm 時，補油閥始終保持在開啟位，造成6 號、8號發電機須隔2～3天不等進行“排補氫”1 次，甚至1天也要“排補氫”1 次，每次排補氫量為45～63m3，氫純度也僅能維持在96％合格內，含氧量在1％～1.2％之間，圖2所示為6 號發電機“排補氫”時氫壓、氫純度變化曲線。

（3）差壓閥、平衡閥對氫純度的影響

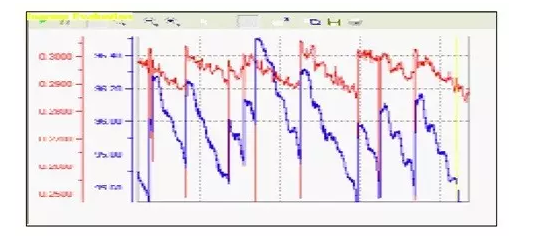

空氣側密封油油路中的交流油泵，從空氣測回油箱取得油源，把一部分油經油冷卻器、濾油器進入密封瓦的空氣側，另一部分油經過主差壓閥流回到油泵的進油側。通過主差壓閥將密封瓦處的空氣側密封油油壓始終保持在高出發電機機內氫壓0.084MPa 的水平上。氫側密封油油路中的交流油泵，從氫側回油箱取得油源，把一部分油經油冷卻器、濾油器、平衡閥進入密封瓦的氫側，在油泵旁裝有再循環閥對氫側油壓進行粗調，氫側油路的油壓則通過平衡閥進行細調，并使之自動跟蹤空側油壓，控制空、氫側油壓差在＋490Pa（＋5cmH2O），以達到基本相等的水平。而在實際運行中，由于密封瓦間隙過大、閥門內漏、管道布置不當造成流體阻力壓降不等，密封瓦間隙過大、氫壓變化過快、造成差壓閥、平衡閥現調節跟蹤困難，使差壓閥，平衡閥差壓超出規定值很多，造成空、氫側有較多的油量在密封瓦處相互竄流，而被帶進發電機內的空氣（若油中含有水分時）增加，使氫純度下降、濕度上升，如對6 號發電機密封油空、氫側平衡油壓、油氫差壓等進行調整時，主差壓閥出現異常頻繁波動，經檢查發現密封油備用差壓閥卻在投運狀態，因主差壓閥正常運行時，備用差壓閥應在關閉狀態。3. 密封油系的調整針對 6 號、8 號發電機密封油系統出現的問題，通過手動強制關閉6 號發電機氫側密封油箱浮球自動補油閥，并調整備用差壓閥使其主差壓閥投運時，備用差壓閥在關閉狀態，對8 號發電機氫側密封油箱進行手動強制補油，維持其油位150～180mm,使得自動補油閥在關閉狀態，結果使氫純度下降速度明顯緩慢且純度提高至97.2％以上，含氧量在0.6％以下，排補氫次數周期延長到每月3～4 次，如圖3 所示，6號發電機“排補氫”時氫壓、氫純度變化曲線。

4. 結論及建議

根據診斷，6 號、8 號氫側密封油箱自動補油閥行程未調到位，補油閥關不嚴，8 號發電機在做風壓試驗時，發現補油閥卡澀等諸如此類問題，均會影響發電機氫氣純度下降速度的變化。另外，由于安裝及運行中發電機軸振動大等多種因素的影響，造成密封瓦間隙過大，導致空、氫兩側相互竄油量大，同樣會影響機組氫氣純度。因此，為解決氫氣純度下降所產生的問題，可采取以下措施：

（1）消除不利因素，防止密封瓦間隙過大。

（2）保證透平油的品質，提高平衡閥、差壓閥的控制精度，防止密封瓦及軸頸的磨損，小修時對差壓閥、平衡閥、補排油閥進行檢查，防止出現卡澀現象。通過6號、8 號發電機密封油系統出現的問題對影響發電機氫氣純度下降的原因分析雖然有多種，但空、氫側密封油系統運行是否正常，是直接影響發電機氫氣純度的根本原因，故在實際運行中要及時檢查分析系統運行情況，及時發現采取措施，消除缺陷，保證機組運行安全可靠。

注：《電力安全生產信息》2015年第11期，甘肅院
