節能措施之四：給水泵再循環調節閥優化控制

（1）簡介

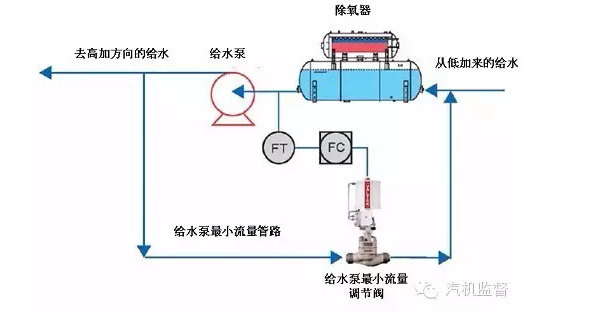

給水泵再循環閥的啟閉時機影響到給水系統運行的經濟性。如某600MW機組給水泵再循環調節閥啟閉定值為：前置泵進口流量小于450t/h時，再循環調節閥開始開大；前置泵進口流量大于570t/h時，再循環調節閥開始關小。長期運行發現，上述定值明顯偏大，低負荷時，再循環調節閥頻繁開啟，不利于節能，并且再循環調節閥會被長期沖刷致漏。試驗表明，減少再循環調節閥啟閉定值可行有效降低給水泵能耗。

（2）應用實例

某600MW機組試驗結果：正常變工況時，在300MW負荷以上，給泵再循環調節閥全關，只依靠給泵轉速調節可實現對汽包水位的正常控制。但為了增加給水系統控制的安全，相關控制邏輯修改如下：1）兩臺給泵取不同的控制定值：一臺前置泵進口流量小于350t/h時，再循環調節閥開始開大，流量大于450t/h時，再循環調節閥關；另一臺前置泵進口流量小于400t/h時，再循環開始開大，流量大于480t/h時，再循環調節閥關；2）前置泵進口流量低于跳閘保護定值（或取小于250t/h）時，再循環調節閥快開100s；3）運行時，將給泵再循環調節閥投入自動；為提高安全性，在負荷低于300MW時，將該閥開啟，使給泵進口流量不低于450t/h，負荷升高時，及時將其關閉。

（3）節能效果

300MW負荷時，給泵再循環調節閥全關與開到50%相比，小機總耗汽量降低12t/h，由此而帶來的煤耗降低約為2g/kw.h，考慮正常情況下一天內300MW負荷以下的時間約占1/5，可近似認為，按上述方式推遲再循環調節閥開啟時刻，帶來的煤耗下降為0.4g/kWh。通過修改流量定值，可實現300MW負荷以上不開給泵再循環調節閥，這可以減少其工作時間，從而降低小流量下的磨損，減少泄漏，提高使用壽命。

建議：給泵再循環閥的快開會威脅給水安全，低負荷運行中更應加強監視，必要時盡快人工干預。

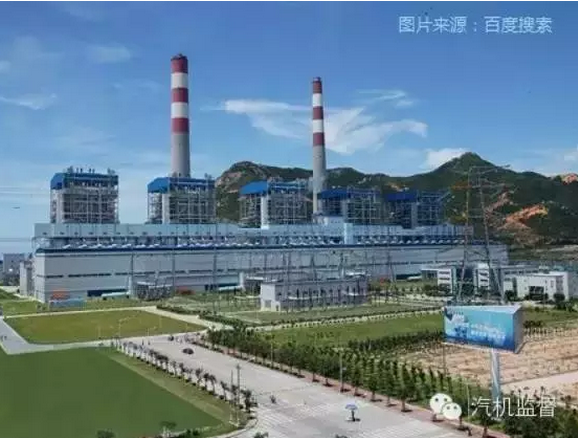

資料來源：國華寧海發電廠一期4×600MW亞臨界機組低負荷運行優化試驗報告，浙江省電力試驗研究院，2010年

（轉載請注明出處）
