東汽1000MW機組低速碾瓦原因分析與處理

蔣序東 許金峰/華潤電力溫州有限公司

火電機組潤滑油系統的工作可靠性對汽輪機的安全穩定運行有著舉足輕重的作用。雖然各發電廠在預防汽輪機燒瓦事故上采取了不少預防措施，但有些措施做得不徹底。加之突發性，燒瓦事件屢見不鮮。以下結合華潤蒼南發電廠2 臺1 000 MW 東方汽輪機廠生產的汽輪機組在停機惰走中出現的可傾瓦燒瓦事故，以及華能海門發電廠曾發生的類似情況，進行分析并提出處理措施。

1 汽輪機設備概況

華潤蒼南發電廠1 號、2 號汽輪機均為東方汽輪機廠引進日立技術生產的超超臨界、一次中間再熱、沖動式、單軸、四缸四排汽、雙背壓、純凝汽式汽輪機，汽輪機型號：N1008-25/600/600型，額定出力1 008 MW，最大連續出力1 055MW，額定轉速3 000 r/min。1 號機組和2 號機組分別于2014 年1 月和6 月正式投入商業運行。機組軸系由汽輪機高壓轉子、中壓轉子、低壓轉子A、低壓轉子B 及發電機轉子所組成，各轉子均為整體轉子，無中心孔，各轉子間用剛性聯軸器連接。

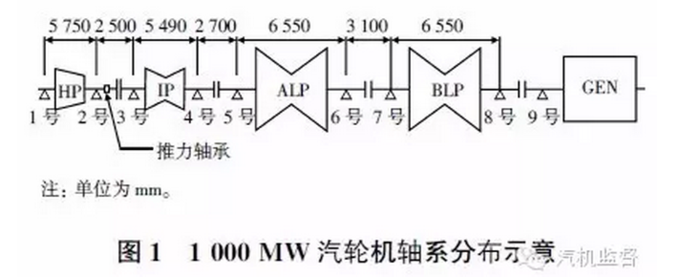

    汽輪發電機組軸系中1、2、3、4 號為可傾瓦式軸承，采用6瓦塊結構，對稱布置，5-10號為橢圓形軸承。推力軸承位于高壓缸和中壓缸之間的2 號軸承座。采用傾斜平面式雙推力盤結構。見圖1。

汽輪機汽缸共設有3 個死點，分別位于中壓缸和低壓缸A 之間的軸承箱以及低壓缸A 和低壓缸B的中心線附近。死點處的橫鍵限制汽缸的軸向位移，同時在前、中軸承箱及2 個低壓缸的縱向中心線前后設有縱向鍵，引導汽缸沿軸向自由膨脹而限制橫向跑偏。

2 故障情況

2.1 故障一

2 號機組某次啟動時，22:54，汽輪機在中速暖機后由于F 磨煤機事故跳閘。手動打閘汽輪機。主汽門關閉后汽輪機開始惰走。23:23，汽輪機轉速268 r/min。2 號瓦溫度開始上升至66.7℃；23:24 磨煤機故障處理完畢。點火投粉成功。重新掛閘沖轉，23:27 汽輪機轉速上升至337 r/min時，2 號瓦溫度上升至113.5℃，立即手動打閘，23:28 2號瓦溫度達到最大值130.1℃。機組停運后翻瓦檢查發現，2 號瓦出現齒形磨損。鎢金部分碾磨嚴重，3 號瓦也出現不同程度的磨損。

2.2 故障二

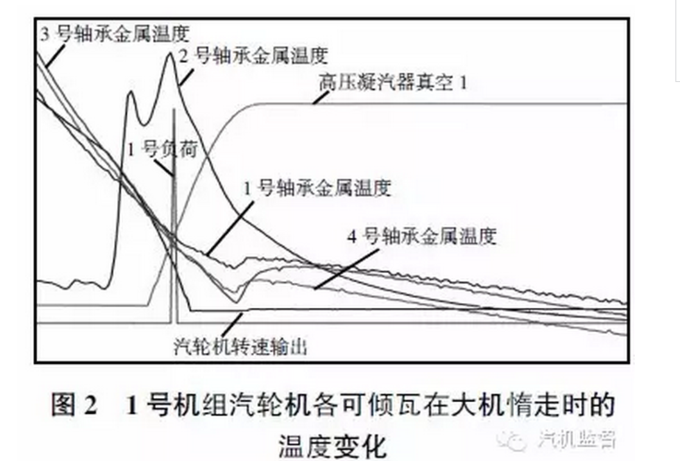

1號機組某次按照調度要求停運。23:30 負荷86.6 MW，打閘汽輪機，主汽門關閉。汽輪機開始惰走，2 號瓦溫度最高顯示為138 ℃。溫度變化趨勢見圖2。

2.3 故障三

相同類型機組事故：華能海門發電廠一期2臺1 000 MW 機組。其中1 號機組汽輪機由東方汽輪機廠引進日立技術后首臺國產化機組。在某次汽輪機低速惰走過程中2號軸承瓦溫突升。最高達到149℃。3 號、4號軸承瓦溫也伴隨有升高。

根據2 次由閥門嚴密性試驗得到的升降曲線。從2號瓦溫度與轉速關系曲線可以看出。在2次降速滑停過程中均發生了瓦溫突升：第1 次滑停時在388 r/min下，2 號瓦溫度突升至108℃，時間大約3 min； 第2 次滑停時在584 r/min 下，2 號瓦溫度突升至84℃； 在轉速下降到381 r/min時，2 號瓦溫度突升至149 ℃，時間大約6 min。在對可傾瓦增加頂軸油管路后，再次啟動沖轉，后因磨煤機故障機組跳閘，機組惰走至0 r/min，因盤車手動投不上，轉子完全靜止8 min 后直接沖轉，沖轉至1 686 r/min，因3、7、8 號瓦振動大停機至0 r/min，汽輪機再次沖轉至3 000 r/min，穩約20 min后，3、4 號瓦振動突升約70 um，而后緩慢上升，因軸瓦振動大而停機惰走過程中，在汽輪機低轉速時3 號軸承瓦溫出現突升現象。

華潤蒼南發電廠發生的1 與2 號機組汽輪機2 號可傾瓦與相同類型的華能海門發電廠1 號汽輪機組的2號可傾瓦在低轉速時發生燒瓦事故情況相類似，都是在機組停運惰走或者沖轉至大約300 r/min時發生可傾瓦溫度突升而燒瓦。在機組打閘后惰走過程中，隨著轉速的下降，可傾瓦軸承溫度都會出現短暫的上升，繼而下降，但唯有2號軸承在轉速低于300 r/min時溫度發生突升。

3 可傾瓦的特點分析

3.1 結構特點

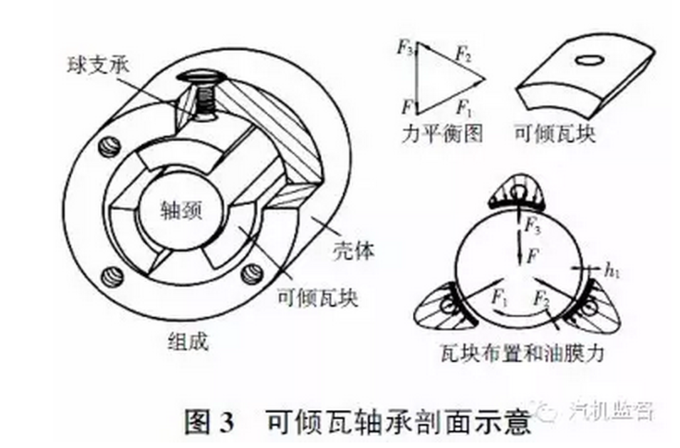

   可傾瓦通常由3～5塊或更多塊能在支點上自由傾斜的弧形巴氏合金瓦塊組成，瓦塊在工作時可以隨轉速、載荷及軸承溫度的不同而自由擺動。在軸徑四周形成多個油楔，每一塊瓦塊通過其背面的球面銷及墊片支撐在軸承套中。瓦塊可以繞其球面支撐銷擺動； 軸承中分面上部瓦塊、背面分別裝有彈簧，從瓦塊一端壓迫瓦塊，人為地建立油楔，潤滑油從各瓦塊之間的間隙進入軸承，從軸承的兩端油封環開孔處排出，如果忽略瓦塊的慣性、支點的磨擦力及油膜剪切內磨擦力等的影響，每個瓦塊作用到軸徑上的油膜作用力總是通過軸徑的中心，不會產生引起軸徑渦動的失穩力，因此具有較高的穩定性，理論上可以完全避免油膜震蕩的產生。另外，由于瓦塊可以自由擺動增加了支撐柔性，還具有吸收轉軸振動能量的能力，即具有很好的減振性，可傾瓦剖面圖如圖3所示。

3.2 可傾瓦的缺點

從結構特點看，可傾瓦有許多優點，可傾瓦軸承在穩定性、承載力及功耗等性能方面均居各種支持軸承之首，三油楔軸承、橢圓軸承次之，圓筒形軸承最差，但結構復雜、安裝檢修較困難、成本較高，可傾瓦尚有以下缺陷：（1）瓦塊鎢金磨損嚴重時需要更換瓦塊，（2）調整墊片或銷磨損嚴重，凸面磨損或墊片碎裂時需要更換新銷與墊片，（3）機組大修找中心軸瓦位置需要大幅調整，軸承墊鐵接觸不良，振動大等，其中前兩者均屬于更換新配件，歸為可傾瓦的配瓦，后者屬于在原有基礎上的調整、刮研，歸為可傾瓦的調整。

3.3 可傾瓦的穩定動壓油膜

  可傾瓦軸承潤滑油膜中的壓力分布p(x,z)

式(1)壓力分布的合力即為油膜的承載力。由式(1)可看出，建立穩定的動壓油膜需具備的3個條件:(1)相對運動2 表面必須形成一個收斂楔形，(2)被油膜分開的2 個表面必須有一定的相對滑動速度v，其運動方向必須使?jié)櫥�油從大口流進，小口流出，(3)潤滑油必須有一定的粘度，供油要充分。

同時可以看出楔形間隙進出口截面油膜厚度之比越大，相對運動速度v 越大，液體粘度越高，油膜承載能力越大。轉子在高速轉動時，軸頸與軸瓦低部2 個摩擦表面在相互滑動時，每個表面都帶動著1 個附著油膜，形成2 個摩擦表面之間的液體摩擦。這個壓力很高的油膜支撐著轉子重量在軸瓦中的滑動，由滑動軸承動壓油膜的原理得知：軸頸轉動速度的大小是油膜形成的一個關鍵原因，轉速低時形成的油膜厚度較薄且承載能力較差。

4 可傾瓦軸承燒瓦分析

瓦溫突升基本發生在汽輪機打閘后惰走至300 r/min 左右，由于轉速下降，此時潤滑油油膜作用小。

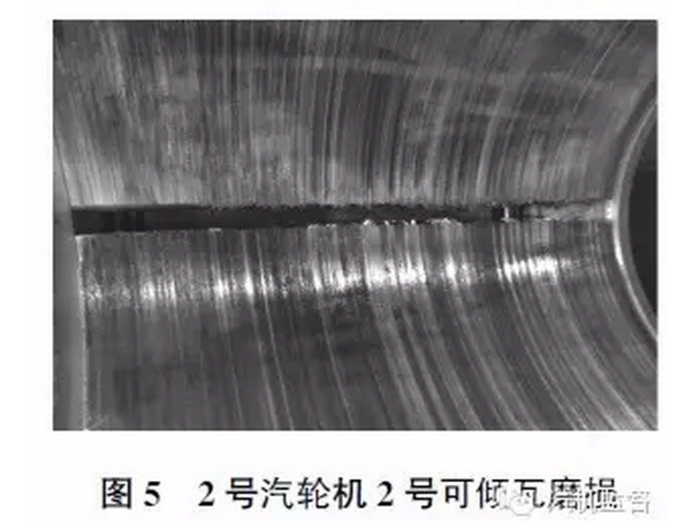

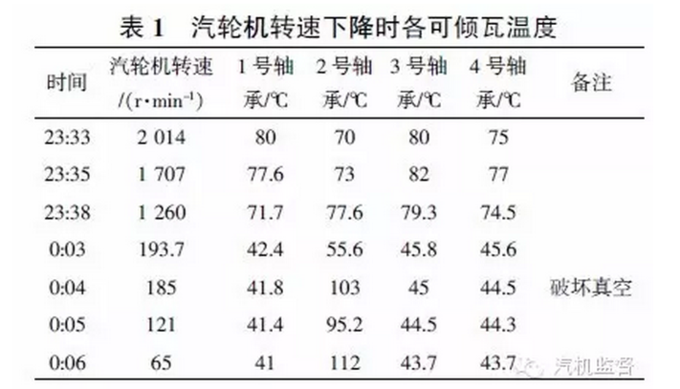

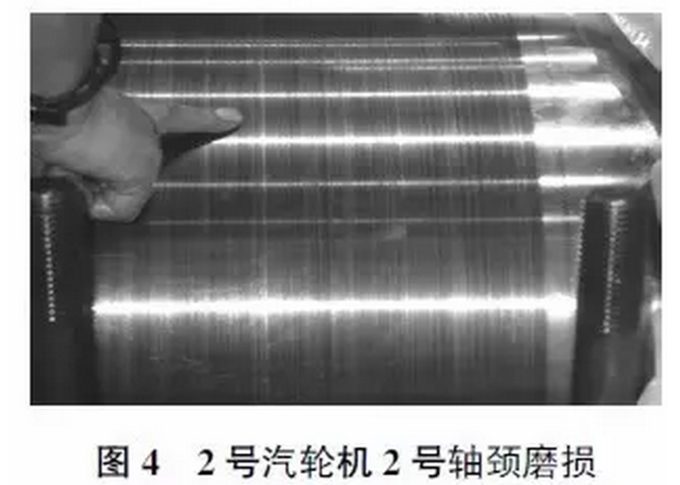

華潤蒼南發電廠1 號汽輪機惰走時1、3、4號溫度都在隨著轉速下降而下降。唯有2 號瓦在低轉速時溫度突然上升。由于2 號瓦比壓最大，在油膜失效后，軸頸與瓦塊鎢金之間發生了直接剛性摩擦，造成軸瓦磨損，在汽輪機低轉速時，轉子切向速度下降，受重力作用，軸頸下沉，使可傾瓦的徑向半徑太小，瓦塊潤滑油進油通道變小，進油量不足，造成斷油。由于1-4號瓦缺少頂軸油油路設計，轉速下降后，油膜變薄，油質中存在固體顆粒進一步破壞潤滑效果，使液體摩擦變成顆粒摩擦，導致軸頸與鎢金表面遭到破壞，軸頸也發生劃傷，在2號機組翻瓦時發現2號瓦有齒狀劃痕，同時在軸承濾網處發現有固體顆粒物，說明有硬質固體顆粒卡在軸頸與軸瓦之間，在旋轉的軸頸帶動下，隨旋轉劃傷了軸頸與鎢金，進一步加劇惡化了油膜的壓力分布。最終導致軸承鎢金被碾壓直至破壞。見圖4、5。

2 臺機組都是在低轉速(300 r/min 左右)發生2 號可傾軸承燒瓦事件，但是其他可傾瓦都沒有明顯的溫度上升趨勢，機組振動也未見明顯增大趨勢，說明汽輪機軸系的設計上，2 號瓦在低轉速下所受的壓比為最大，軸頸與軸瓦之間的油膜變稀薄，距離更為靠近，此時若油中存在不合格的顆粒物，很容易在低轉速下卡在軸頸與瓦之間，在軸頸旋轉中，出現齒狀的的碾磨。

5 防止可傾瓦燒瓦的預防處理措施

(1)摩擦檢查轉速調整。將汽輪機沖轉時摩擦檢查轉速由200 r/min 改為600 r/min，即汽輪機冷態啟動過程中，先以100 r/min 的升速率升速至600 r/min。保持轉速穩定進行摩擦檢查；

(2)高壓缸正暖方式調整。汽輪機正暖方式調整為600 r/min 摩擦檢查結束后，直接由中調門控制轉速升速至1 500 r/min，然后在工程師站手動開啟高調門至暖缸開度(根據實際情況確定開度)，進行高壓缸正暖；

(3)潤滑油溫度控制。汽輪機啟動期間，轉速＜1 500 r/min 時，控制主機潤滑油溫度在32℃左右；轉速≥1 500 r/min 時，油溫按正常運行油溫控制在38~45℃。啟機階段油溫控制均采取手動設定目標油溫方式控制油溫，汽輪機停機期間當汽輪機轉速由3 000 r/min下降至2 500 r/min時，自動向主機潤滑油冷卻器出水調節門發出目標油溫32℃的指令，自動控制油溫，期間加強對油溫的監視，必要時手動干預調節，確保轉速＜1 500r/min時，潤滑油溫控制在32℃左右，

(4)汽輪機惰走控制。汽輪機停機惰走期間應加強對各軸瓦金屬溫度下降情況做對比(重點加強對2 號軸瓦金屬溫度的監視)。若發生軸瓦金屬溫度出現異常升高或下降趨勢與其他存在明顯差異時，視情況調整凝汽器真空(緊急情況下可按破壞真空緊急停機處理)，盡量縮短惰走時間；

(5)加強對汽輪機潤滑油質的監視。特別是在機組啟停時保證潤滑油品質，及時投入潤滑油凈化裝置，特別在汽輪機停運前，加強對油質的取樣化驗檢查；

(6)封堵1 個回油孔或者縮小回油孔徑，保證軸頸浸油深度，以保證油膜厚度與冷卻效果；

(7)聯系廠家改變可傾瓦瓦片弧度。增大進油量，提升冷卻效果，2 號汽輪機可傾瓦已經改成進出油面間隙大一點的可傾瓦版本。從幾次啟停機情況來看，未發生汽輪機惰走時發生的瓦溫突升現象，效果有待繼續觀察；

(8)給1-4 號軸承增設一頂軸油路。但會出現一些負面的因素，如加頂軸油路后管道會出現滲油，頂軸油壓加入會導致可傾瓦瓦片擺動受阻卡澀等情況。

6 結語

華潤蒼南發電廠2 臺汽輪機可傾瓦燒瓦事故與華能海門發電廠1 號機組燒瓦情況類似，通過對瓦塊改造，保證低轉速下油膜厚度，能提高潤滑油冷卻效果，在多次啟停機的過程中未再發現汽輪機低速時可傾瓦溫度發生突升情況，取得了明顯的效果。
