一起凝結水泵出口門故障事件分析

一、事件經過

2016年6月，某1000MW機組2 A凝泵出口門反饋裝置連桿斷裂，誤發門全關信號，聯鎖2A凝泵跳閘，2B凝泵聯啟過程因出口門聯鎖邏輯參數設置不匹配（凝泵出口門聯鎖邏輯設計方案為：兩臺泵均停運5秒后再啟動泵時認為是空管啟泵，此時需關門至12%左右啟動；而當運行泵跳閘、備用泵聯啟時認為是滿管啟泵，此時保持開門啟泵，無需關門），本次備泵聯啟被邏輯誤判斷為空管啟動。啟動過程誤發聯鎖關門至12%指令，運行及時發現后手動終止，避免了事件擴大。2A凝泵出口門經更換反饋裝置后恢復正常運行。

二、原因分析

該廠給泵出口門和凝泵出口門設計采用某品牌電動門，投產運行以來故障率較高，特別是2008年開始故障頻率明顯攀升。故障現象主要是反饋信號異常突變，開度狀態誤發（如門實際全開，但誤發門全關信號）。故障部件主要有兩大部分，一是控制板卡（控制板、電源板等）；二是閥門開度反饋裝置（齒輪計數器），多次發生反饋裝置連桿變形、斷裂的現象。

運行泵出口門全關信號誤發將聯跳該運行泵，所以泵出口門故障存在較大的安全隱患，曾因該問題引起給泵誤跳和凝泵誤跳。電廠對給泵出口門聯鎖邏輯做了改進，將出口門關閉聯跳泵的邏輯改進為“出口門全開信號消失30秒后全關信號觸發，認為該出口門確實關閉了，此時才聯跳給泵”，避免了因出口門故障時突然誤發全關信號而誤跳泵。通過技改，再逐一對給泵出口門完成了換型改造，換型為可靠性更高的ROTORK品牌電動門，此后未再發生問題。

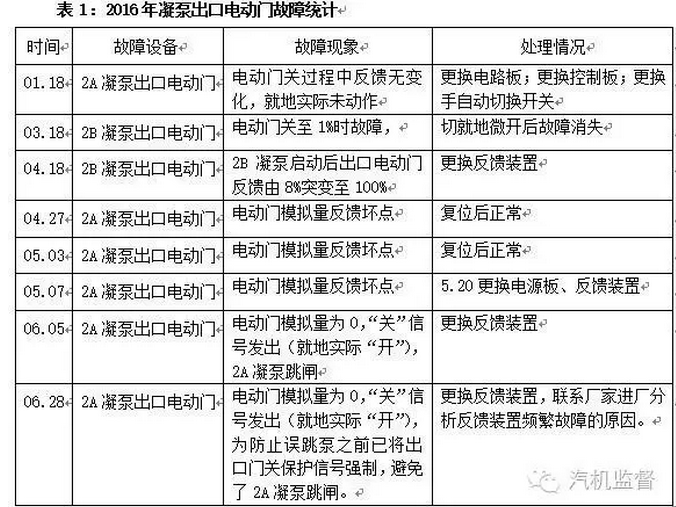

鑒于某品牌電動門在該廠故障率較高的問題，曾多次聯系廠家進行現場診斷，并在2009年—2013年間對故障高發部件進行了更新處理，近3年來故障率有所降低。但從2016年開始，該幫^#2機組的凝泵出口門故障集中爆發，據統計共發生7次。其中2A凝泵出口門發生5次，2B發生2次，故障現象和故障部件各有不同。

經分析，2A凝泵出口門故障爆發的原因主要有如下方面：

1）今年更換的新型號反饋裝置兼容性不好或質量不佳；

2）該電動門部件質量不高，控制板卡和反饋裝置耐用性差；

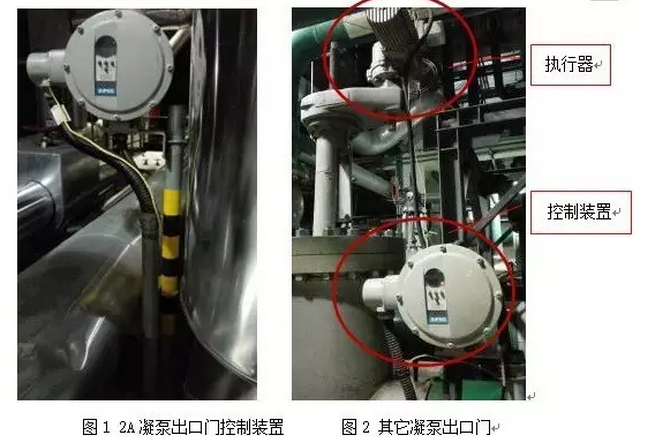

3）凝泵出口門執行器和控制裝置采取分體安裝方式，而2A凝泵出口門控制裝置安裝位置不合理（與其它凝泵出口門控制裝置安裝位置不同），受振動影響，加劇了控制板卡（反饋裝置在執行器上，不在控制裝置上，不受影響）的損壞；

4）設備老化，設備運行十年，電子元器件老化，故障率增加。

三、防范措施

事后，電廠將空管判斷邏輯參數優化修正，優化凝泵出口門聯鎖關邏輯。

1）臨時退出“2A凝泵出口門全關聯跳2A凝泵”的聯鎖保護，防止誤跳2A凝泵；參照給泵邏輯優化4臺機組的凝泵出口門全關聯跳凝泵邏輯。

    2）考慮取消凝泵啟動過程聯鎖關出口門邏輯，空管啟泵時由運行人員掌握出口門狀態。

    3）利用調停機會對2A凝泵出口門控制裝置進行移位，消除振動影響。聯系閥門供應商，核實該電動門各部件有效使用年限，排查現場同型號電動門，做好升級換代準備工作。

4）盡快立項，逐步將4臺機組的凝泵出口電動門換型改造，降低故障風險。
