張寶/文 方天林/圖 浙江電科院

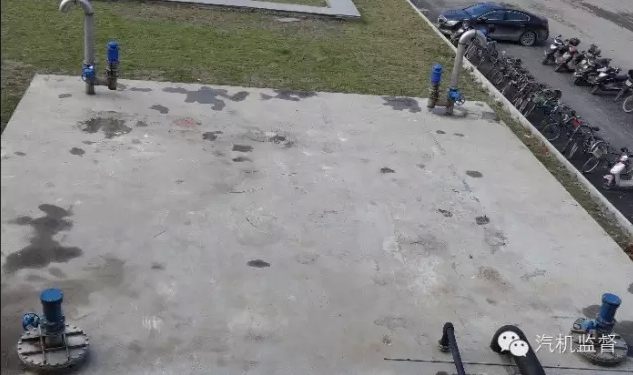

采用開式循環水的機組，一般在凝汽器出口的循環水回水管路上設置有虹吸井。虹吸井是一個由井室和溢流堰組成的矩形水室，其作用是通過溢流堰使虹吸井上游排水管路保持滿水狀態，利用虹吸作用，降低循環水泵出力，同時溢流堰也可以防止回水口處潮位、水浪等外界因素對凝汽器的不良影響。

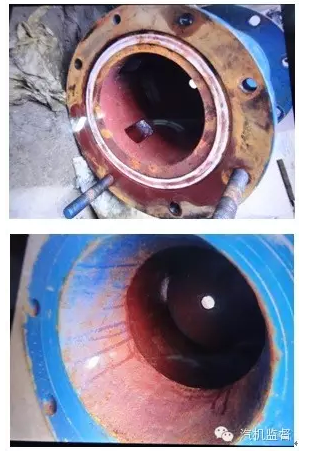

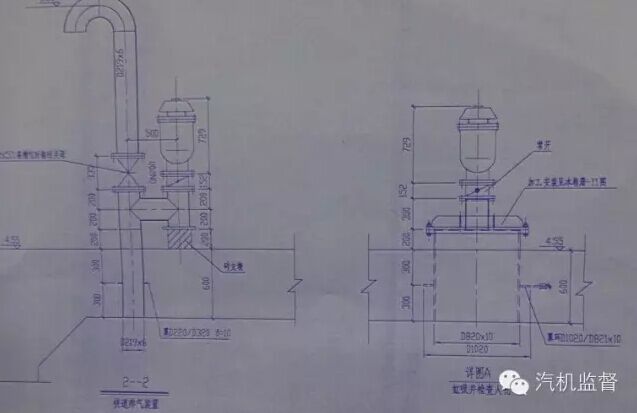

虹吸現象是客觀存在的，設置虹吸井，在一定程度上說是為了“破壞”虹吸而不是為了建立虹吸。循環水回水管路會因循環水的不斷流逝而產生真空，如果不及時將其破壞，真空過高時，會影響到溢流堰前的管路，嚴重時會將水流“拉斷”，對凝汽器的安全運行構成威脅。為此，虹吸井上設置有呼吸器，其主要部件為浮球，潮位低、虹吸井內微真空時，浮球落下，通過呼吸器向虹吸井內吸入空氣，潮位高、虹吸井滿水時，浮球上浮，形成密封，防止循環水大量外漏。
按設計要求，虹吸井上呼吸器隔離閥在機組運行中應保持全開狀態，它的開關，對循環水有一定影響，例如，某660MW機組試驗結果表明，將隔離閥全部關閉后，循泵電流下降20A左右，凝汽器進出口壓力下降10kPa，相當于增強了虹吸作用。但如前所述，這種運行方式會造成虹吸井內真空過高，有一定安全隱患，因此，機組運行中呼吸器隔離閥應保持開啟狀態。
