OVATION-上汽N1000-26.25、600型DEH調試方法

DEH調試前準備

   控制系統采用OVATION系統，在41-43號柜實現。與MEH調試前準備相同，準備相關資料，由于DEH的ETS系統較為繁瑣，所以提前對41-1 ETS柜進行了解和初步的查線。

 TSI通道測試

   DEH調試前，對TSI進行查線和通道測試。TSI在業主的要求下，廠家進行了排卡的改革，原本三行TSI卡件，第一行是8組軸振，第二行8組瓦振，第三行是軸位移、偏心、脹差和鍵相。每行擁有獨立24V電源，所以要求將軸位移分布至每行一個。在廠家重新排布后，進行通道測試。

   軸振（相對振動）采用的是電渦流式探頭，測試方法與MTSI的軸振測試方法相同，不同的是主機TSI軸振的采集方式是零-峰值。瓦振（絕對振動）采用的是電動式傳感器，由一個地震塊和一個由彈簧片支持的測量線圈組成。測量元件可在一個圓形永久磁鐵的磁場中移動。傳感器的固有頻率在4-13Hz之間，取決于不同的傳感器型號。傳感器外殼振動，會產生一個與振動速度成正比的電壓信號。 該類型傳感器不需要卡件供電，是三線制（帶屏蔽）接線，模擬信號用FLUKE加正弦交流信號，頻率給定50Hz，變電壓幅值。鍵相信號與MTSI相同。

   不同于MTSI，TSI沒有開關量報警和跳機輸出，每個信號通過AI卡傳入DEH控制器，在DEH組態內進行判斷。

圖中是其中一組BRAUN卡，包括1塊測試模塊（檢測三個轉速模塊，并定期對轉速模塊進行檢測）和3塊測速模塊，每塊測速模塊都能接收其他兩個模塊的轉速，在有明顯偏差時，判斷該通道故障。

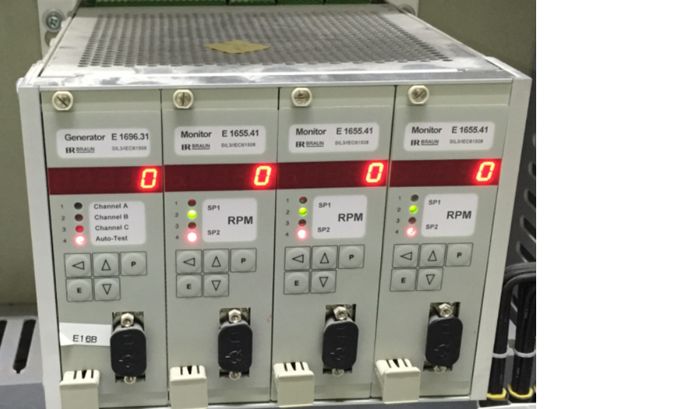

BRAUN卡

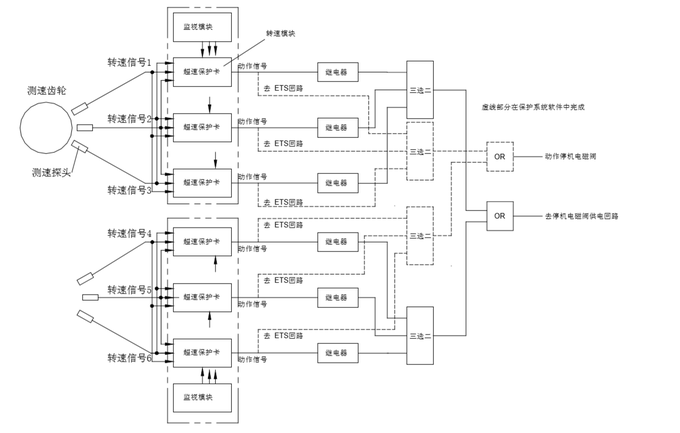

兩套BRAUN表控制所有汽輪機停機電磁閥的電源，當任意一套超速保護裝置動作時，所有停機電磁閥將失電，所有汽門將快關。轉速模塊發出的動作信號通過繼電器回路三取二切斷電磁閥供電，直接停機，同時將超速反饋給SOE卡件在CRT顯示跳機首出并且自動關閉停機電磁閥，開啟方向閥。BRAUN卡接受的轉速信號是BRAUN公司的霍爾式傳感器。超速保護回路如下圖。

分析：根據廠供資料對布朗卡進行參數設置（跳機值，高低限等），完成設置后出現SE-01錯誤，根據說明書為回路故障報警，對轉速回路進行檢查，發現在就地端子盒中，COM端和信號線接反，重新接線后，布朗卡正確顯示均為0。

分析：根據廠家說明，無法用通用的信號發生器模擬轉速信號。BRAUN轉速模塊接受的跟其他轉速卡一樣，接收的都是交流電壓變頻率信號。探頭傳入信號跟其他探頭一樣，有4線，將信號線拆除，保留卡供傳感器的直流電源，用信號發生器加5V交流變頻信號，直接從COM端和信號端輸入模擬信號，布朗卡顯示與頻率相等的轉速值，說明霍爾式傳感器也可以用FLUKE模擬轉速信號。

ETS系統接收的開關量信號（超速保護，按鈕，MFT等）均由SOE卡接收，所以在通道測試時需要進行SOE通道測試。其中，本機組在機頭設置了1個緊急停機按鈕，該緊急停機按鈕和集控室的緊急停機按鈕一起構成手動停機回路。這些按鈕送到ETS系統，單需要手動緊急停機時，通過這些按鈕，使快關電磁閥失電，遮斷機組。集控室按鈕采用雙按鈕形式，每個按鈕有4副NC和1副NO觸點。其中3副NC觸點和機頭按鈕的觸點組合進入處理器，三取二后跳機。還有一路信號接到電磁閥供電回路，直接動作電磁閥，機頭停機按鈕未進硬回路。

閥門調試

   閥門調試前，確認機務調好EH油，壓力適合進油標準，將4個主汽門上的方向電磁閥帶電，使主汽門不在卸油狀態。配合其他調試人員進油做內壓試驗。

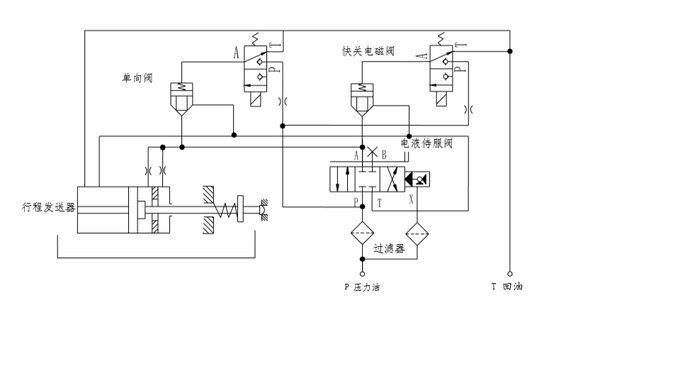

油動機油路

   EH 油動機為單側作用的油動機，即通過 EH 供油系統來的壓力油開啟，彈

簧力關閉。油動機為直裝式，直接安裝在閥門上，關閉彈簧室在閥門和油動機中

間，還可以起隔熱的作用。油動機在全關位置時，彈簧有一定的預壓縮量，提供

預壓力。EH油作用在油缸的活塞上，克服彈簧力的作用，將油動機打開。油動機根據控制方式的不同，分為主汽門油動機和調門油動機。主汽門油動機為全

開全關型，只有全開和全關兩種位置。調門油動機為調節型，可根據控制的要求

保持在不同的閥位。共有 9 只油動機，分別是主汽門油動機 2 只，調門油動機 2 只，再熱主汽門油動機 2 只，再熱調門油動機 2 只，以及補汽閥油動機1只。

EH油經過濾油器后分為兩路，一路到快關電磁閥，一路到伺服閥。每個油動機有兩個快關電磁閥，任意一個失電后卸油快關，整個快關時間在300ms以內。電液伺服閥接受控制系統來的電信號，根據需要將壓力油通到活塞打開閥門，或?qū)�壓力油從油缸中放出，使閥門關閉。控制系統接受閥門的位置反饋信號，和閥位的指令信號比較，發出指令到電液伺服閥，從而精確的將閥門控制在所需要的開度。線圈帶電時，P口和A口導通，EH油作用在單向閥上，將單向閥向下壓死，使得油動機不在回油狀態，電液伺服閥通過控制系統的電信號使錯油門A和T導通或者A和P導通，從而讓閥門開或者關。主汽門油動機和調門油動機類似，差別在于由控制開啟的電磁閥（方向電磁閥）代替電液伺服閥。

LVDT

LVDT采用的是MTS磁致伸縮型變送器，為內置非接觸式結構。該裝置主要由測桿、電子倉和套在測桿上的非接觸的磁環組成，磁環固定在油動機活塞桿上，隨活塞一起移動。通過測量電子倉和磁環間的脈沖時間差，可精確測出被測的位移。其輸出信號為 4-20mA 信號，送到控制系統作為反饋用。

本臺上汽DEH采用的是主、再熱調閥雙冗余VP卡（OVATION系統通用閥門卡），補汽閥單VP卡，主汽閥普通AI卡接收4-20mA信號。每組冗余VP卡上帶有通訊接線，正常運行一主一備，發送接收同一信號來源。除補汽閥VP卡，每塊VP卡上只有一組指令信號，一組反饋信號，指令信號由控制器向冗余卡件發送相同電壓信號，并且傳至伺服閥。再由LVDT發送4-20mA信號至SC（分流器），同一組電流信號分成等同電流發送至冗余VP卡。補汽閥則是單卡雙指令，反饋只有一個，直接接進VP卡。4個主汽門均帶有LVDT，唯一不同的是直開直關式，方向電磁閥的開關控制閥門的開關，反饋的電流信號送進42柜的普通AI卡。

分析：核對閥門接線后，發現每個汽門接線存在問題，24V電源（供LVDT）接反，LVDT的4-20mA反饋線接錯位置。在檢查接線時，優先斷開電源，防止錯誤接線或短接燒壞元件。

閥門整定

主汽門接線修改后，通過控制方向閥的得失電來開關閥門，觀察閥門是否存在卡頓現象，來回開關幾次后記錄閥門最大開度（就地LVDT帶有標尺），因?yàn)殚y桿和LVDT是同軸的，所以LVDT的最大動作范圍即是閥門的行程。

在調閥調試前，OVATION廠家對VP卡整定畫面即邏輯進行修正。       每個伺服閥都帶有兩組冗余伺服線圈，將就地接線盒內兩組伺服指令線拆除，用一節1.5V干電池（電壓太小不易開門，電壓太大閥門開過快）搭在每副指令線上，如果能開門，則干電池正端是伺服線圈的負端。

實際試驗中，發現干電池搭在兩幅指令上閥門沒有動作。所以，將進伺服閥的4根兩組內部線拆除，兩兩搭配用干電池試驗，結果有一種組合均能使閥門動作，判斷內部接線與設計圖紙不符合，改正接線后，閥門動作正常。

VP卡配套VP卡整定頁面具備從-5到105%行程自動整定，自動生成PID，閥位參數的功能。現場就緒后，先用ZERO整定零位，自動將閥門關死，默認當前mA量為最小開度0%，再用滿位整定將閥門全開至105%，默認當前為最大開度100%，中間行程為線性曲線。整定結束之后，用UPLOAD將卡件生成的參數上傳至整定組態。

整定完畢后，來回開關一次，停在40-50%開度，在電子室拔掉在主狀態的VP卡，現場和CRT觀察閥位變化；然后恢復卡件，拔掉另外一張VP卡。從而確認冗余功能的好壞。

分析：在其中一個閥門開關過程中，發生跳機，快關電磁閥失電閥門快關，但是此時，閥門指令在手動狀態，仍有一定的指令，并沒有被跳機條件清空指令。導致現場的伺服閥存在一定的開度，回路處于卸油狀態，母管油壓掉至1MPa以下。所以在調試階段手動開關閥門時，需將TRIP回路強制成零，防止誤動。

注意事項：在閥門調試前，就地主油路上的5個手動閥需全部關閉，調試時對應所需的調閥依次打開。

中壓調閥2調試過程中，出現一開門就卸油的現象。在關門狀態下也可以聽到輕微的卸油聲，檢查邏輯，線路回路后，判斷是內部插裝閥卡澀導致。聯系其他調試人員，停油泵對油動機中的插裝閥進行拆出清洗。清洗后，閥門動作正常。分析：由于插裝閥的卡澀，導致進油和回油的導通，閥門處于卸油狀態。

ETS聯鎖

   根據要求，ETS聯鎖中所涉及的模擬量需要現場模擬信號，開關量需要就地短接。由于設備有限，采取1點模擬1點強制的方法進行聯鎖試驗。由于發電機的施工，6-8軸承和發電機測點暫時無法做聯鎖試驗。

   注意事項：

1、軸承溫度的聯鎖。軸承溫度保護帶有速率保護，所以在就地模擬信號的時候需要緩慢上升，直至跳機值。

2、軸承振動聯鎖。在聯鎖試驗中，發現上汽廠的軸振保護（高跳14.7mm/s）邏輯中，高限跳機大部分采用低限值取非（與T3000的限值模塊不同）來實現等于跳機值也在保護中（OVATION的高低限模塊不包含等于），并且?guī)в械拖弈�塊死區0.1，導致整個跳機真實值在14.8以上。大部分ETS存在此現象，所以聯系廠家進行修改。

3、超速保護有兩組，均是硬回路跳機后軟回路反饋回組態，A組可以在CRT進行監視，B組只有在BRAUN卡中可以看到轉速值。6個轉速均為霍爾式A5S型號的傳感器，在模擬信號時，拆除信號線，保留原本的供電電壓12V，然后直接在端子的COM和信號線端加等同轉速對應的頻率（跳機3300）。

4、不同于其他機組的是本機組的ETS保護還有一項電磁閥掉電保護，在機柜中拔出電磁閥繼電器供電熔絲，兩側任意電磁閥失電均觸發ETS進行跳機。

   高排通風閥/冷再逆止閥

   高排通風閥是一個氣動閥，帶有兩個電磁閥，按上汽廠邏輯和初始設計，高排通風閥的兩個電磁閥同時得電時，閥門關閉；任意失電則開啟。但是現在調試中，只有兩個電磁閥都失電才開啟，#1電磁閥失電不動作，根據現場和資料判斷#2電磁閥帶有鎖氣功能，只能當#2電磁閥也失電，閥門才能動作。與設計不符合。高排通風閥帶有4副限位開關，兩兩成組表征開關。

   冷再逆止閥也帶有兩個電磁閥，電磁閥同時得電時閥門打開，任意失電關閉。

  相關靜態試驗

1、靜態行程檢驗

   用VP卡整定畫面，手動開關10%閥門進行記錄。從-5%到105%，手動每隔10%開關閥門，在就地LVDT標尺上讀取當前位置，如果現場環境允許，讀取閥桿動作值（本機組在閥門調試時，閥桿處已做保溫措施，無法觀察閥門開度）。記錄所需的數據有：指令、LVDT開度、CRT顯示開度、閥桿動作值）。記錄數據時需要等閥門開關穩定時再記錄。

2、閥門快關試驗

   在試驗前，需準備錄波儀。由于錄波儀采集電流信號可能存在干擾，但是本機組OVATION系統的VP卡接受的閥位信號是電流信號，所以需要提前準備20個左右的電阻，阻值可以太小，250歐到1000均可。總共需要10組信號線，9組閥位，1組停機信號。試驗工具清單：錄波儀、20個電阻、10組信號線、鍵盤鼠標、螺絲刀、閥門通道單）。

   閥位是4-20mA的電流信號，所以需要拆除一根端子進線，串進一個電阻，用錄波儀讀取電阻兩端的電壓值，9個閥門同理。接線前，設置錄波儀相關數據，只選用前10通道作為記錄，將每個通道名字修改成所連接的閥門名稱，根據大概能測量到的最大電壓設置錄波儀讀取的直流電壓量程。

   錄波前，進行預錄波查看各通道的好壞。錄波儀讀取的是當前閥門反饋的電壓值，為了更加直觀，在閥門零位讀取一個電壓值，滿位讀取一個電壓值，根據y=kx+b，算出比例和偏置，將參數設置進錄波儀，使畫面顯示的是0到100%的反饋。設置完畢后，將ETS復位，9個閥門開至全開，邏輯中觸發一個停機信號，使汽機停機并閥門快關。波形穩定后2-3s停止錄波，使用錄波儀中的紅藍坐標線，讀取每個閥門快關所需要的時間，和停機信號觸發到閥門快關的時間。記錄的每個畫面需要截圖并保存，整個錄波TXT文本也需要保存，并且拷貝出來。

   遇到的問題和處理：在第一次做快關試驗時，高壓主汽閥1的波形中間出現尖波，但是就地閥門并沒有晃動。所以再一次將閥門打開，重新試驗，第二次則沒有該尖波，判斷該尖波是干擾所造成的。

   注意事項：

1、快關試驗中，就地需要留人觀察閥門快關狀態和快關后有無異常情況，若發現閥門抖動或者漏油等情況，應停止試驗，檢查完畢后再進行試驗。

2、錄波儀的錄波參數需要合理設置,比如錄波的頻率，周期間隔，量程等參數。

3、觸發停機的信號選取不可選硬回路（停機按鈕）。因?yàn)楫?dāng)快關動作時，硬回路優先動作，錄波的結果是先閥門快關，停機反饋才出現。

4、接線時需要注意，避免短接或電壓過大燒壞卡件或錄波儀。

   順控仿真

  本機組順控邏輯帶有仿真功能，仿真參數設置汽溫350℃，壓力35bar。該仿真僅驗證順控并網前的功能。輔控的參數和條件需要人工干預進行滿足。

  閥位的仿真兩種，一種閥門實際動作，一種模擬動作，反饋跟蹤當前指令。并網前，順控?zé)o異常。在模擬并網后，由于固定的壓力和汽溫，TSE限制了負荷的上升。

   以上是本人在某電廠調試DEH粗略的總結，希望廣大同事能給予建議和指出其中的不足。謝謝！
