工業生產過程中的大多數被控對象都具有較大的純滯后性質。被控對象的這種純滯后性質經常引起超調和持續的振蕩。在20世紀50年代，國外就對工業生產過程中純滯后現象進行了深入的研究，史密斯提出了一種純滯后補償模型，由于當時模擬儀表不能實現這種補償，致使這種方法在工業實際中無法實現。隨著計算機技術的飛速發展，現在人們可以利用計算機方便地實現純滯后補償。

1．史密斯補償原理

在圖6.14所示的單回路控制系統中，控制器的傳遞函數為D(s)，被控對象傳遞函數為G_p(s)e^-ts，被控對象中不包含純滯后部分的傳遞函數為G_p(s)，被控對象純滯后部分的傳遞函數為e^-ts。

圖6.14 純滯后對象控制系統

圖6.14所示系統的閉環傳遞函數為

由式(6.43)可以看出，系統特征方程中含有純滯后環節，它會降低系統的穩定性。

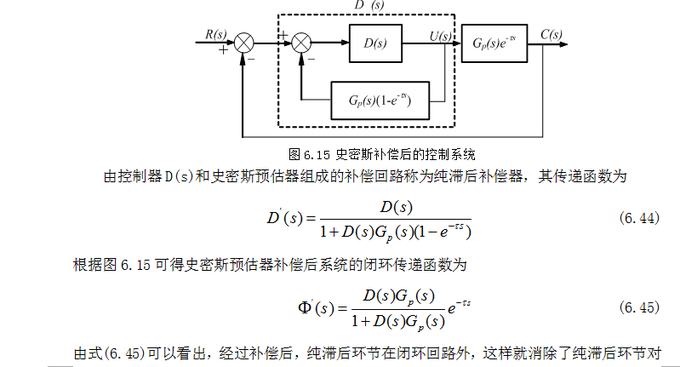

史密斯補償?shù)脑�理是：與控制器D(s)并接一個補償環節，用來補償被控對象中的純滯后部分，這個補償環節傳遞函數為G_p(s)(1-e^-ts)，t為純滯后時間，補償后的系統如圖6.15所示。

系統穩定性的影響。拉氏變換的位移定理說明e^-ts僅僅將控制作用在時間座標上推移了一個時間t，而控制系統的過渡過程及其它性能指標都與對象特性為G_p(s)時完全相同。

2．史密斯預估器的計算機實現

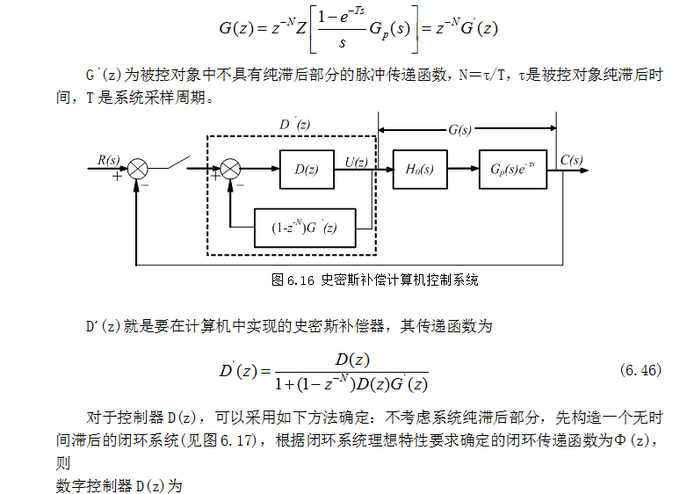

由圖6.15可以得到帶有史密斯預估器的計算機控制系統結構框圖，如圖6.16所示。

圖中，H₀(s)為零階保持器，帶零階保持器的廣義對象脈沖傳遞函數為
