燃煤機組風煙系統控制淺談

浙能嘉興電廠設備部DCS組 浦征宇

[摘  要] 燃煤機組中風煙系統是鍋爐部分的重要組成部分，其中包括一次風、二次風和爐膛負壓的控制，這些環節控制的好壞直接影響著機組運行的經濟性和安全性，本文主要以爐膛負壓控制策略為例介紹其中的相關控制回路；

[關鍵詞] 風煙系統  爐膛負壓 控制策略

一、 控制設備(系統)概述

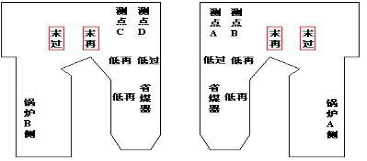

爐膛負壓控制系統所涵蓋的范圍主要包括兩臺引風機和三個爐膛壓力測點。

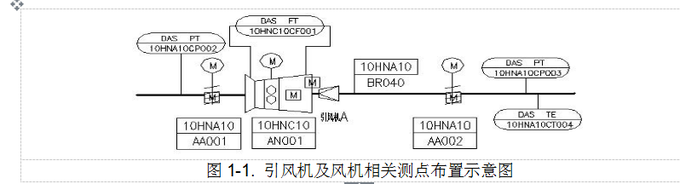

引風機及相關測點的布置示意如圖1-1中所示。

二、 控制功能說明

爐膛負壓控制系統主要是通過改變引風機靜葉來調節引風機出力，從而完成爐膛壓力的控制過程。該控制包括了MFT超馳保護回路、RB工況平衡回路、風機喘振區域閉鎖保護回路、風機自平衡回路、跳磨回路和PID調節控制回路。

三、 邏輯代碼介紹

1、 MFT超馳回路

當MFT工況發生后，由于爐膛中的煤粉和燃油等燃料全部被切斷，導致爐膛內煙氣流量和爐內溫度急速下降，爐膛壓力快速下降，這時需要快速關小引風機靜葉，不然容易造成爐膛被拉變形等嚴重后果，影響設備的安全性。

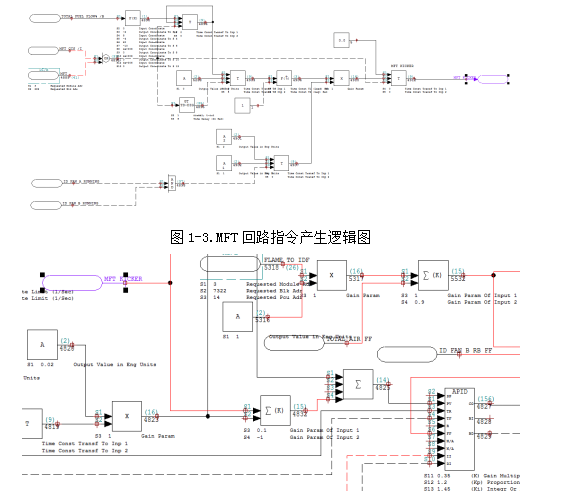

MFT超馳回路的邏輯如圖1-3/1-4所示（以4號機組為例）。該回路的作用是：在MFT發生后，該回路將產生的爐膛負壓偏置疊加到引風機靜葉的PID中去，該指令根據發生MFT前總風量的大小和引風機運行的臺數決定，并且該指令的限速幅度為0.5/s；

2、 RB平衡回路

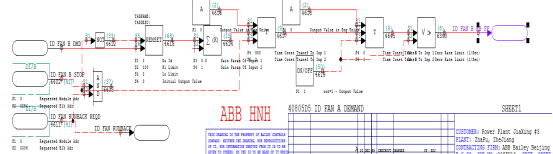

這里的RB工況是指的送引風機RB，當發生送引風機RB時，未跳閘的一臺引風機要迅速打開到全開的位置，以平衡另一側風機跳閘帶來的擾動。該平衡過程是通過ABB控制系統中的切換塊實現，讓一臺引風機跳閘時，該風機跳閘前指令的50%疊加到正常運行的引風機上去，該指令按照3%/s的速度變化，如圖1-5所示；以此同時，考慮到引風機的安全運行，不能超流，所以在引風機指令輸出上設置了上限，次上限根據引風機的最大出力試驗得到，一般次上限在90%左右；

圖1-5 引風機RB翻轉回路

3、 風機喘振區域閉鎖保護回路

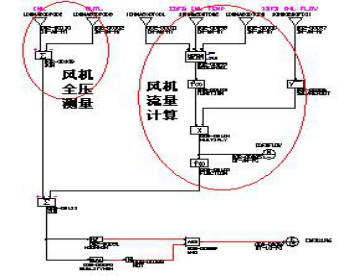

根據引風機的固有性能駝峰曲線得到，當具有駝峰性能曲線的風機在不穩定區域內運行，且管路系統中的容量又相對較大時，則風機的流量、壓頭和軸功率會在瞬間內發生很大的周期性波動，引起劇烈的振動和噪聲。該現象被稱之為喘振現象；此路保護有些電廠會設置，有些則沒有。如圖1-6所示：

圖1-6 風機喘振區域閉鎖保護

4、風機自平衡回路
     當兩臺引風機均投入自動后，由于風道和風機固有特性的原因，兩臺風機在相同的指令下，會出現出力不一致的情況，從而使得兩側風道負載不同。這就出現為平衡兩臺風機出力的平衡回路邏輯，其中包括操作員手動輸入的偏置回路和風機的自平衡回路。

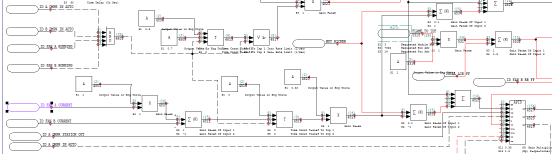

風機自平衡回路就是利用風機電流作為風機的出力判據，通過折算自動添加負壓設定偏置以時刻保持風機之間的出力平衡，圖1-7即為引風機自平衡回路，此回路用在兩臺引風機均運行且擋板控制均在自動的情況才起作用：

圖1-7引風機自平衡回路

5、跳磨前饋回路
該回路跟MFT超馳回路有相似之處，制粉系統跳閘后也是造成爐膛內風量和爐內溫度下降，爐膛負壓快速下降，防止引風機正常的PID回路無法快速調節而設立的控制邏輯。當發生制粉系統跳閘時，根據跳閘的臺數相應的減小引風機調節擋板指令，以每跳一臺減小引風機0.8%指令計算；
6、PID調節回路

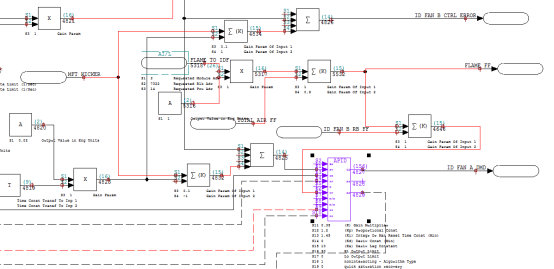

引風機的PID調節控制回路對爐膛壓力和設定值偏差進行控制，有些控制策略中在該回路采用的控制器為變參數PID，能根據不同負荷對PID控制器的比例積分參數進行修改。通過圖1-8所示，考慮到爐膛壓力的脈動性，該回路對爐膛壓力測點進行了濾波處理，采用AAB控制系統的滯后功能塊。PID控制回路還包括了一個總風量前饋，該前饋反映了風量的變化，有利于引風機的提前響應；

圖1-8 引風機PID調節回路
四、總結
燃煤機組鍋爐部分控制中風煙系統是一個最重要的環節，該系統的自動調節品質好壞關系著機組運行的經濟性與安全性，鍋爐側的自動調節雖沒有汽機側那么精細，但是它的被控量基本都是有較大的波動性與滯后性，自動控制難度比較大，需要了解被控量在不同的工況下，甚至一些極限情況下的調節處理，這就需要在控制邏輯中放大量的前饋預判回路，只有將這些前饋回路了解清楚、整定合理、到位，才能將被控量控制在一個合理穩定的范圍內，保證機組運行經濟安全。
