檢索號D614-0404
XXXXXXXXX技術文件
XXXXXXXXX公司燃氣啟動鍋爐工程
380V廠用電源受電方案
二○一六年○四月
XXXXXXXXX公司燃氣啟動鍋爐工程
380V廠用電源受電方案
方案編寫：
方案審核：
方案批準：
、
目 錄
1、適用范圍 4
2、編制依據 4
3、工程概況和特點 4
4、受電范圍 5
5、試驗項目 5
6、試驗前應具備的基本條件 5
7、試驗前的準備工作 5
8、試驗內容 6
9、安全技術措施和注意事項 6
10、成品保護、文明施工措施、綠色施工 7
11、附錄 7
1、適用范圍
為考驗啟動鍋爐一次系統能否正常投入運行，以及檢查二次部分的控制、保護、測量、信號等裝置的正確性，實現安全、有序和高標準地完成廠用電源系統受電工作。本方案適用于所承擔的XXXXXXXXX公司燃氣啟動鍋爐廠用電倒送電的電氣項目。
2、編制依據
2.1已批準的浙江城建煤氣熱電設計院有限公司的設計施工圖
2.2相關制造廠提供的產品使用說明書,安裝、維護、運行手冊
2.3《電氣裝置安裝工程電氣設備交接試驗標準》GB 50150-2006
2.4《繼電保護和電網安全自動裝置檢驗規程》DLT995-2006
2.5《繼電保護及安全自動裝置技術規程》GB/T 14285－2006
2.6《輸變電工程建設標準強制性條文實施管理規程》Q/GDW 248-2008
2.7《防止電力生產重大事故的二十五項重點要求》
2.8《電力系統繼電保護及其安全裝置反事故措施要點》
2.9《火力發電廠基本建設工程啟動及竣工驗收規程》
2.10《電氣裝置安裝工程質量檢驗及評定規程》DL/T 5161.1～5161.17-2002
2.11 《施工現場臨時用電技術規范》JGJ/46-2005
2.12《工程建設標準強制性條文》（電力工程部分）（2011版）
2.13《電力建設安全工作規程第一部分（火力發電廠部分）》DL 5009.1-2002
2.14安全生產事故應急預案2009-17號令
2.15 綠色施工導則20072823
3、工程概況
3.1工程概況
XXXXXXXXX公司燃氣啟動鍋爐工程低壓廠用電系統采用動力中心（PC）和電動機控制中心（MCC）的供電方式。燃氣啟動鍋爐房供電電源引自電廠二期#7、#8機380V廠用電段。啟動鍋爐380V母線按爐分段，接入本工程各自鍋爐的低壓負荷。啟動鍋爐房間分設啟動鍋爐A段母線，啟動鍋爐B段母線，中間設啟動鍋爐380V母線聯絡開關。低壓廠用系統及照明系統共用三相四制中性直接接地方式。
4、受電范圍
啟動鍋爐380V A、B段母線進線開關、啟動鍋爐380V 母線聯絡開關、啟動鍋爐380V A段母線、啟動鍋爐380V B段母線及其他附屬設備，啟動鍋爐MCC段。啟動鍋爐直流電源A、B。
5、試驗項目
5.1用#7機380V廠用段對啟動鍋爐380V A段母線及母線附屬設備進行沖擊合閘試驗，檢查相應的電壓一次及二次回路并測量相序。
5.2用#8機380V廠用段對啟動鍋爐380V B段母線及母線附屬設備進行沖擊合閘試驗，檢查相應的電壓一次及二次回路并測量相序。
5.3 啟動鍋爐聯絡開關兩側一次核相試驗。
5.4用啟動鍋爐A/B段 MCC進線柜對MCC段分別進行沖擊合閘試驗，檢查相應的電壓一次及二次回路并測量相序。
6、試驗前應具備的基本條件
6.1 啟動試驗范圍內土建已竣工，做到道路暢通，門窗齊全，通訊、空調、照明良好、消防設施完善，經驗收合格，具備投運條件。
6.2 所有受電范圍內的一、二次設備全部安裝、調試結束，具備啟動的條件。
6.3 受電設備現場標志正確，明顯、齊全并符合規范要求。
6.4 啟動試驗方案已經由各有關方面討論通過并獲得批準，所有參加試驗的試驗人員、監護和巡視人員經過技術交底并熟悉本方案。
7、試驗前的準備工作
7.1 送電前應由各方共同進行一次全面的檢查，注意清除受電設備上的一切遺留物，檢查所有啟動的一次設備確認正確。非本次受電范圍內的設備做好一次設備的隔離措施。
7.2 測量所有受電的一次設備絕緣良好，檢查所有電流回路無開路現象，電壓回路無短路現象，端子排無松動現象。
7.3 電氣操作人員專業技術培訓具備合格資質并取得工作授權，準備充分，個人安全防護措施齊備。
7.6試驗用儀器、儀表及工具等齊備，檢定合格在有效期內并且可用。
7.7受電試驗職責明確。各試驗協助部門均已就位，協調有效。
8、試驗內容
8.1 啟動鍋爐A、B段母線進線開關及母線受電。
測量所有受電的一次設備絕緣良好并作好記錄。確認一次回路絕緣和接地正常的情況下，開始對啟動鍋爐380V A段母線進線沖擊試驗。
8.1.1合直流空開1ZK、4ZK，投入啟動鍋爐A、B段直流小母線電源，確認2ZK、3ZK空開在分閘位置。
8.1.2合上啟動鍋爐380V A、B段母線電源開關
8.1.3啟動鍋爐380V母線聯絡開關改為熱備狀態。
8.1.4用#7機380V廠用電段對啟動鍋爐380V A段母線進行沖擊合閘試驗。
8.1.4.1 確認啟動鍋爐380V A段母線工作進線開關在工作位置、確認母線壓變在工作位置、確認各饋線開關在試驗/檢修位置。
8.1.4.2合上啟動鍋爐380V A段母線進線開關。
8.1.4.3 用#7機380V廠用電段對啟動鍋爐380V A段母線進行沖擊，同時檢查一、二次設備的工作情況，測量啟動鍋爐380V A段母線壓變一次及二次側電壓和相序正確。
8.1.4.4 檢查完畢后，保持啟動鍋爐380V A段母線處于帶電狀態。
8.1.5啟動鍋爐380V B段進線開關對啟動鍋爐380V B段母線進行沖擊合閘試驗。
8.1.5.1實驗步驟同啟動鍋爐380V A段母線受電步驟，一次沖擊后，測量啟動鍋爐380V B段母線壓變一次及二次側電壓和相序正確，保持啟動鍋爐B段母線處于帶電狀態。
8.1.5.2 在啟動鍋爐380V母線聯絡開關兩側進行一次電壓核相試驗，核相正確，保持聯絡開關在熱備狀態。
8.2 啟動鍋爐MCC段母線受電。
8.2.1 由啟動鍋爐380V A/B段MCC進線開關分別對MCC母線進線沖擊合閘試驗，受電步驟參照啟動鍋爐380V A段母線受電步驟。
9、安全技術措施和注意事項
9.1 嚴格遵守《電業工作安全規程》以及現場的有關安全的規定和要求。
9.2 在設備上工作時應做好充分的安全措施。
9.3 在運行的一次設備旁注意安全距離，嚴格防止人身意外傷亡。
9.4 嚴禁壓變二次回路短路或接地；嚴禁CT二次側開路。
9.5 嚴格防止直流接地。
9.6 在受電前，發出受電通告，對施工現場作業人員進行安全教育。
9.7 試驗時作好設備成品保護，嚴禁敲打設備和強行開啟設備機構或門等。
9.8 試驗結束，檢查被試設備上有無遺留的工具、導線等，試驗設備恢復原狀。
10、成品保護、文明施工措施、綠色施工
10.1使用工具和試驗設備應擺放整齊，保證通道暢通。
10.2試驗區域采用安全圍欄或紅白帶隔離，避免無關人員隨意進入試驗區域。
10.3試驗人員應有成品保護意識，嚴禁亂拆、亂拿和亂涂亂抹。
10.4試驗工作結束后，清潔整個施工場地及盤柜，確認無任何雜物、工具和導線等遺留，做到工完料盡場地清。
10.5保護環境，試驗過程中產生的垃圾及時并分類回收。
11、附錄

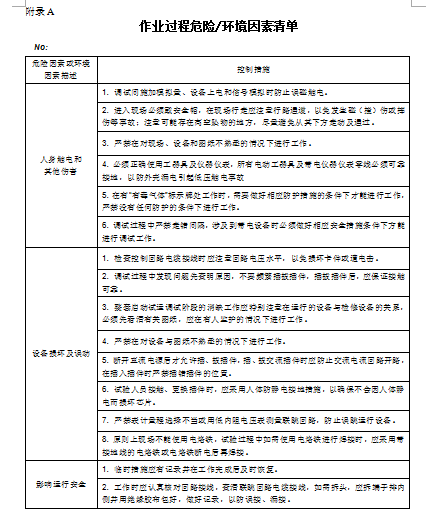

11.1附錄A：作業過程危險/環境因素清單

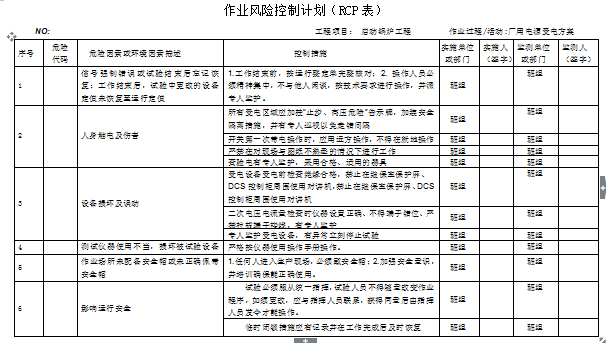

11.2附錄B：作業風險控制計劃（RCP表）

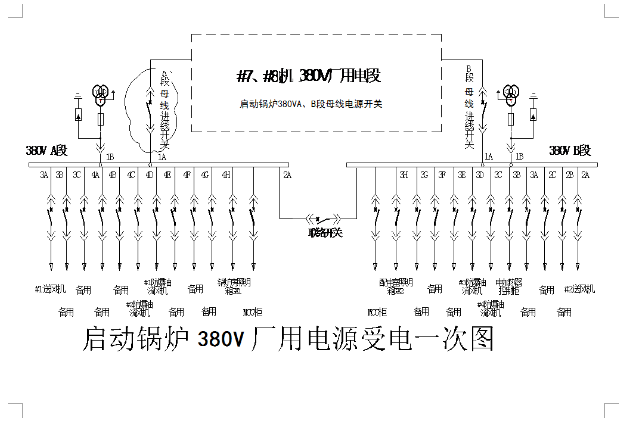

11.3附錄C：倒送電一次圖
